Restauratievoorbeeld bandrecorder


Om te laten zien wat wij allemaal doen bij het restaureren van een bandrecorder (of een cassettedeck) geven wij hier een voorbeeld van een Akai GX-635D Bandrecorder met 6 GX Koppen en Autoreverse.


Zo ziet de Akai GX-635D na restauratie er van binnen uit:

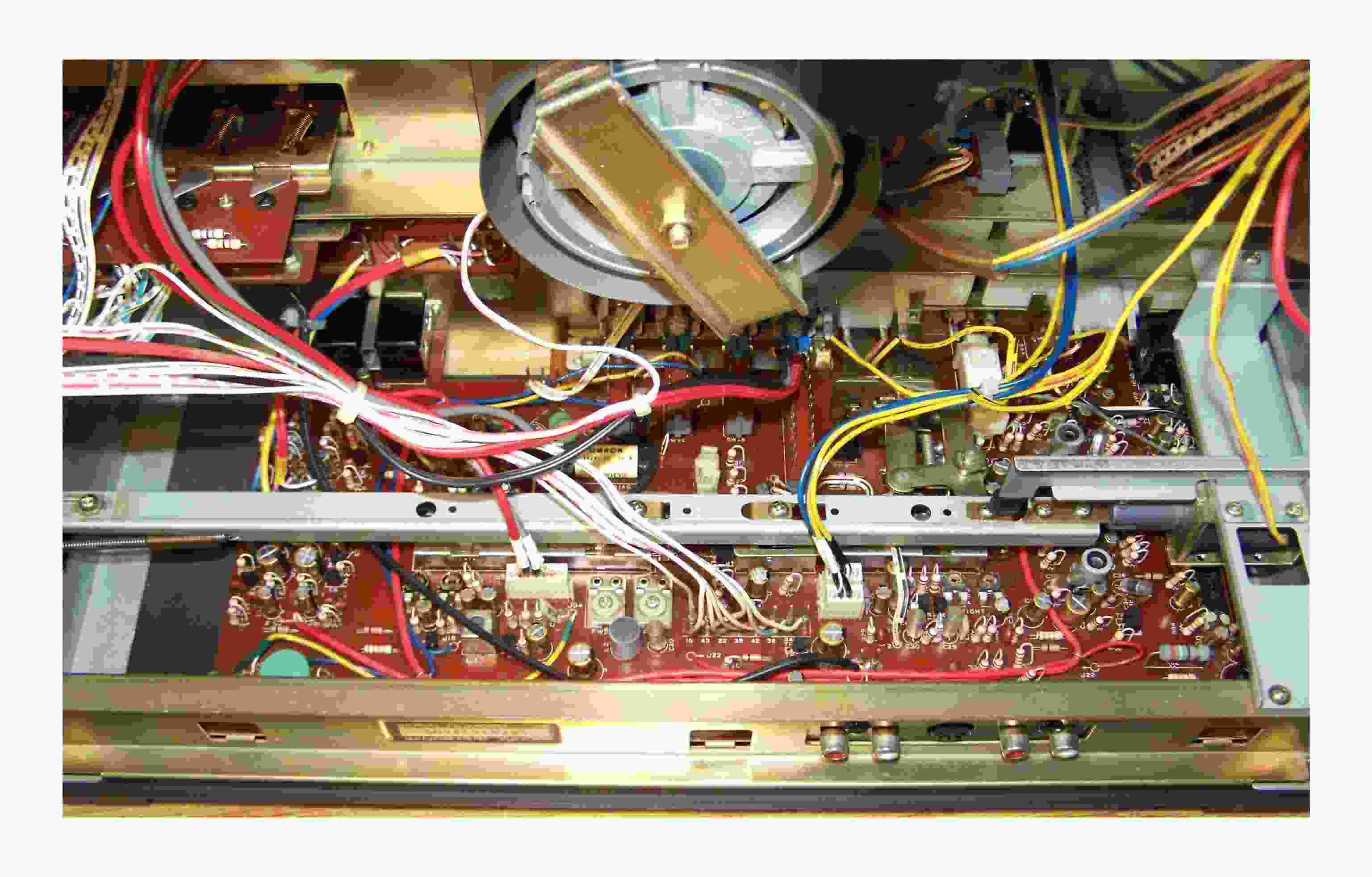

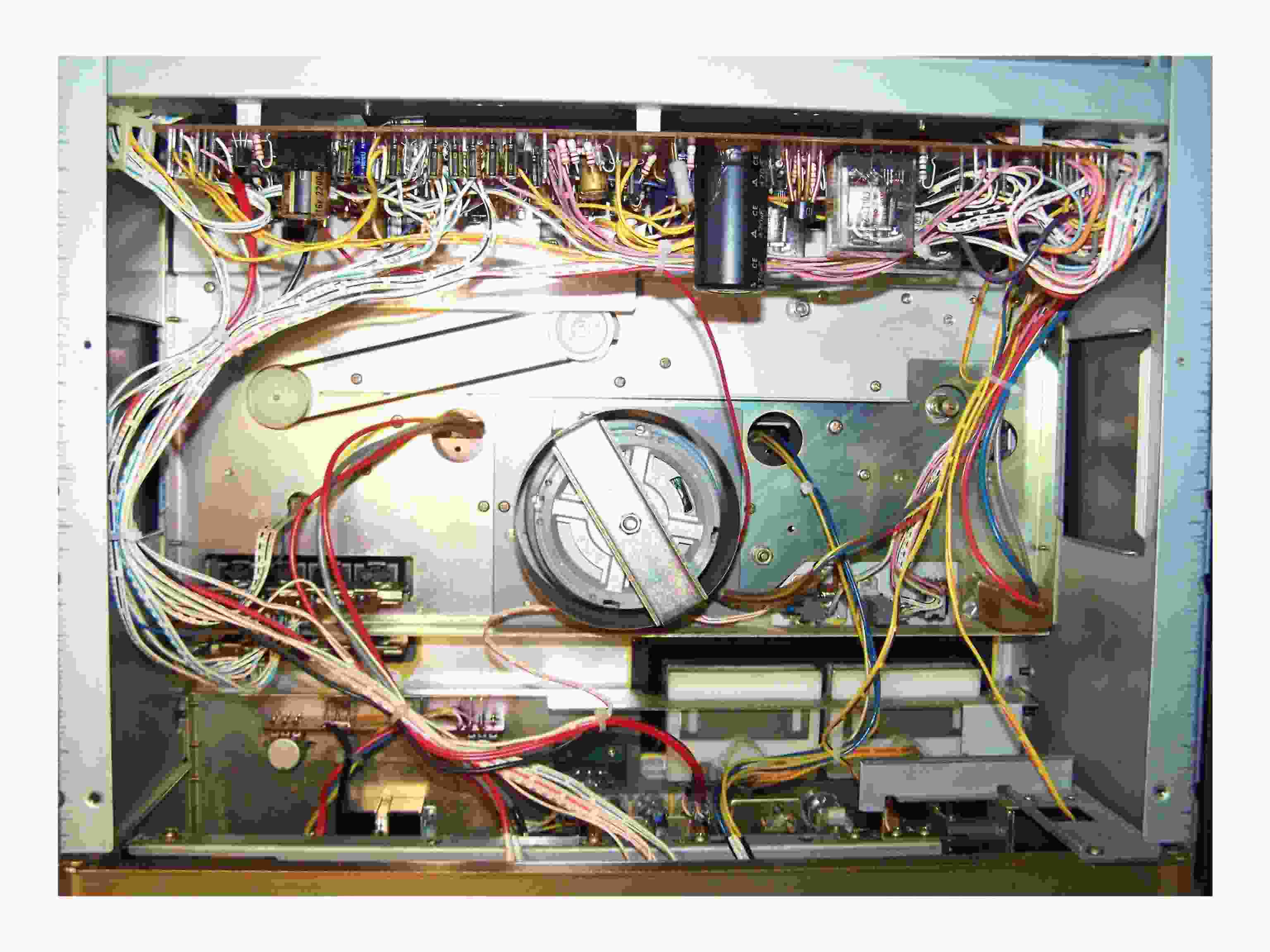

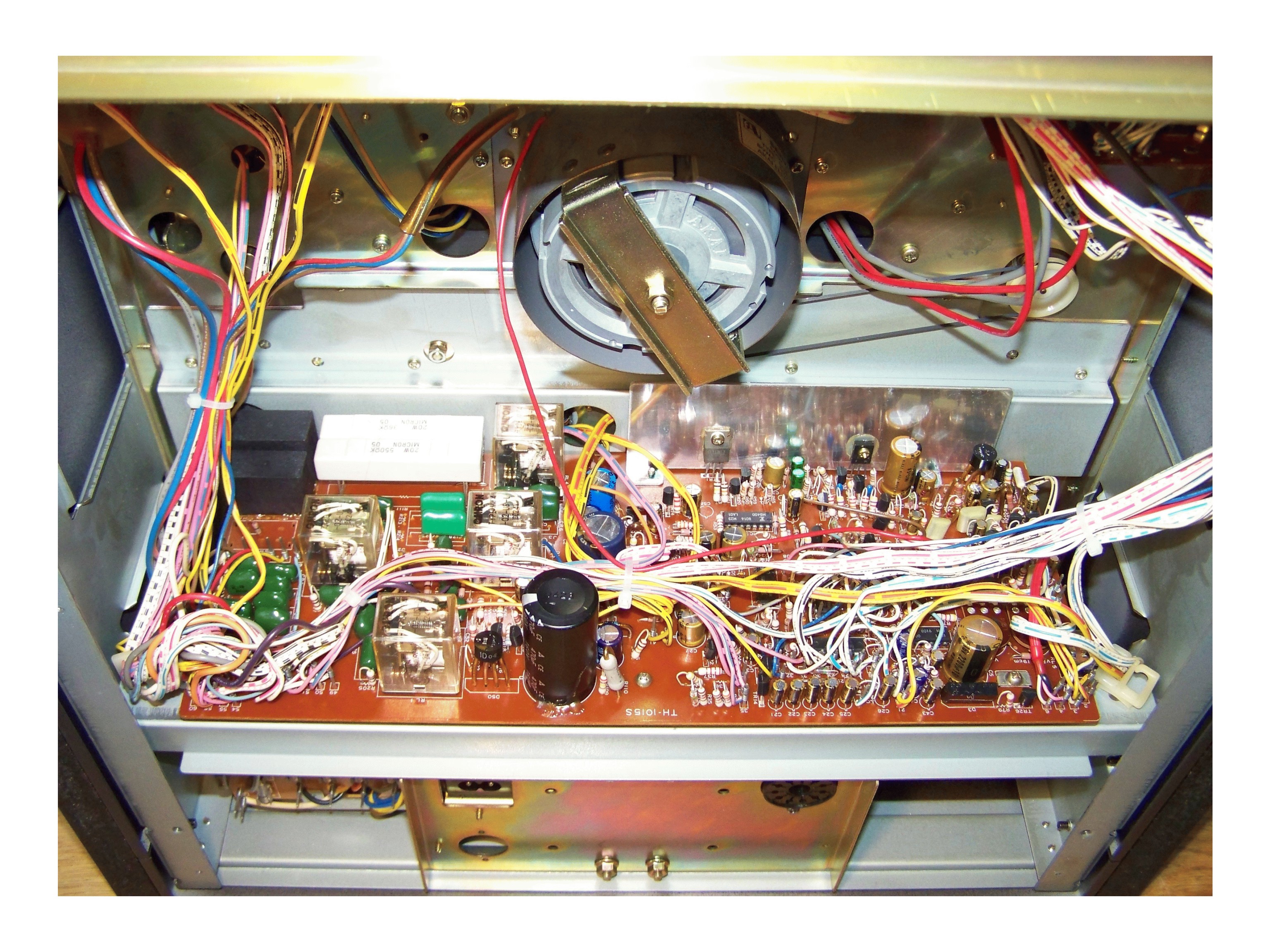

De binnenkant:

Akai%20GX-635D-R6.jpg Akai%20GX-635D-R8.jpg Akai%20GX-635D-R10.jpg

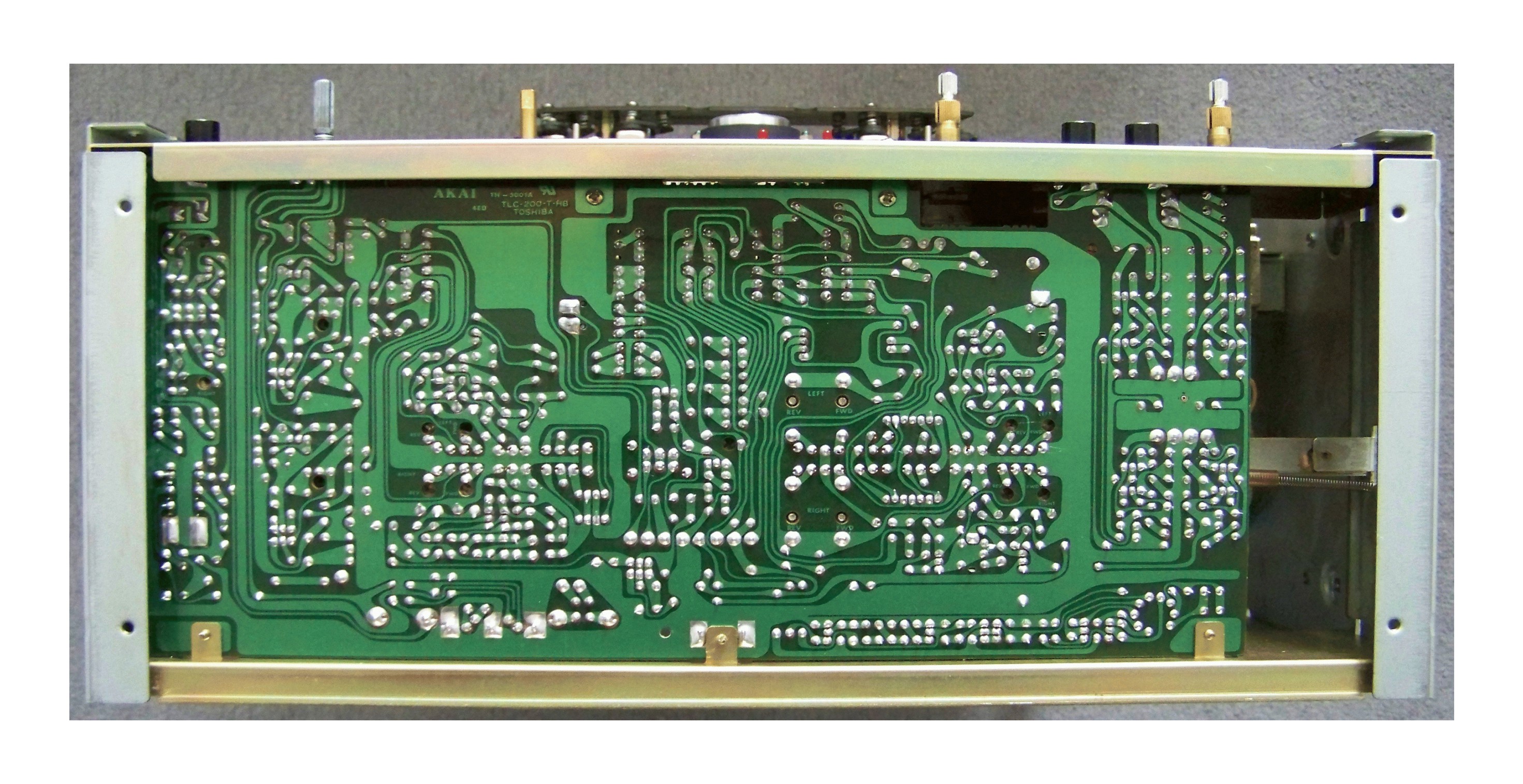

De signaalprintplaat:

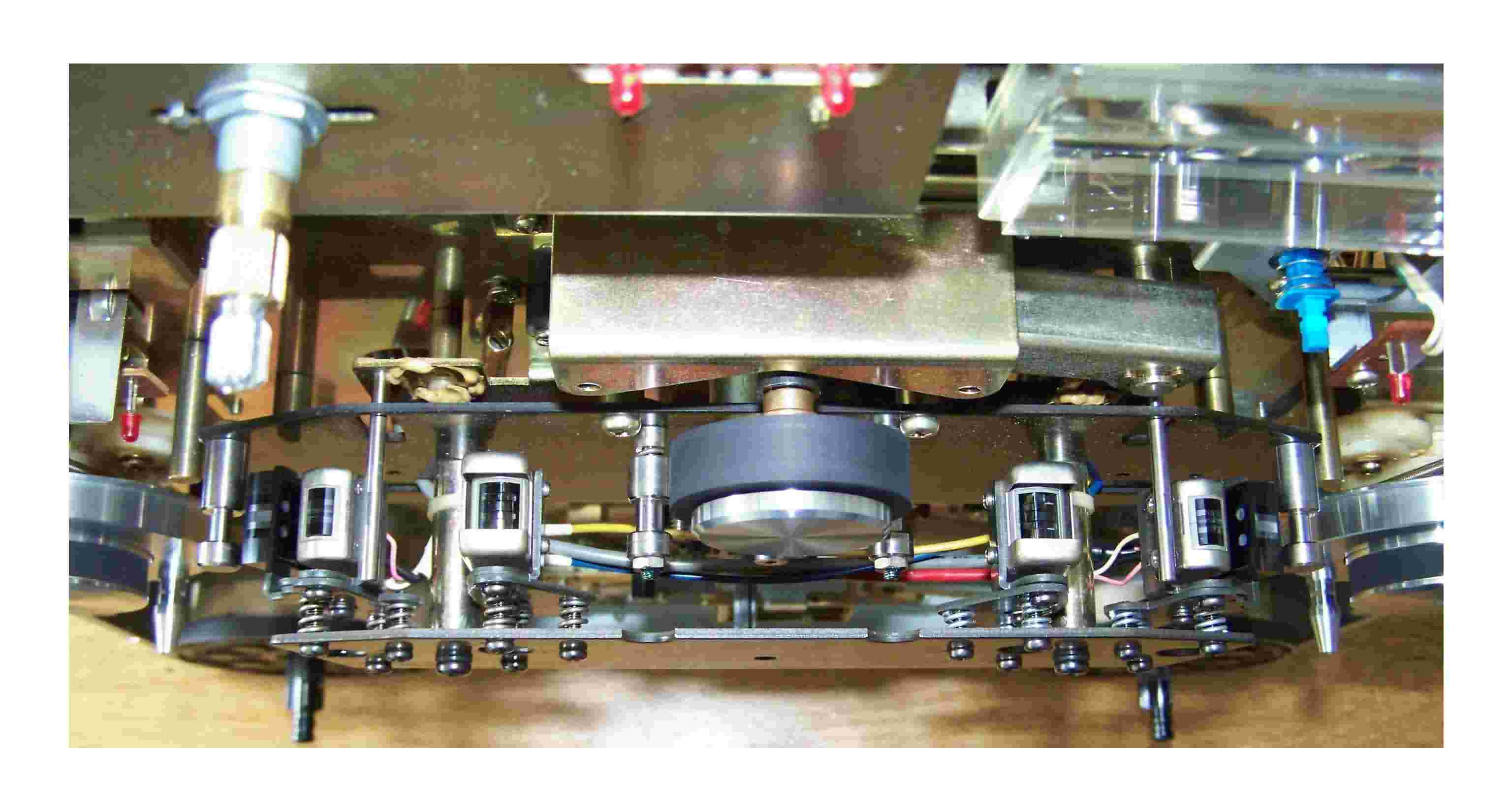

De koppenbrug met 6 Akai GX koppen:

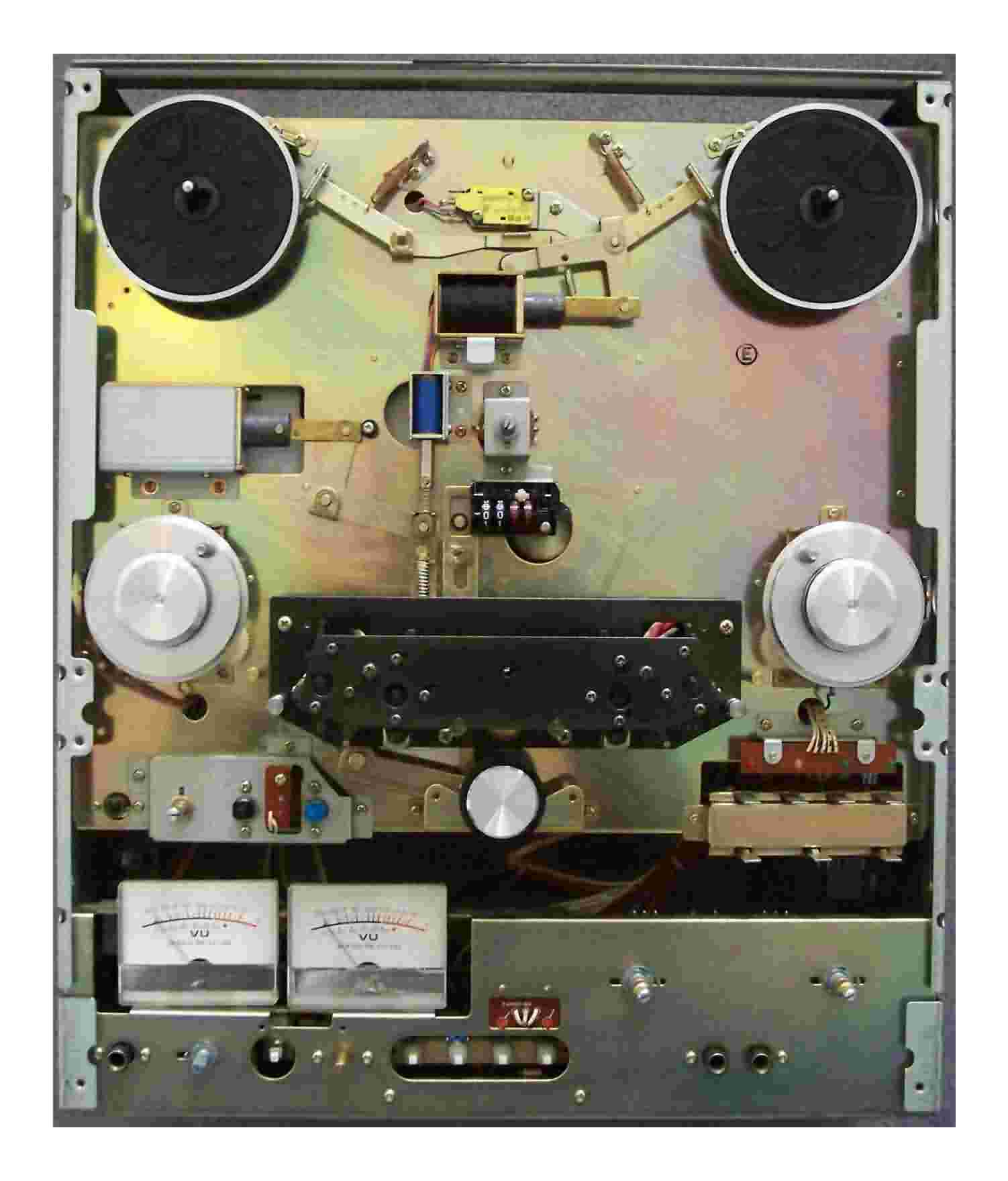

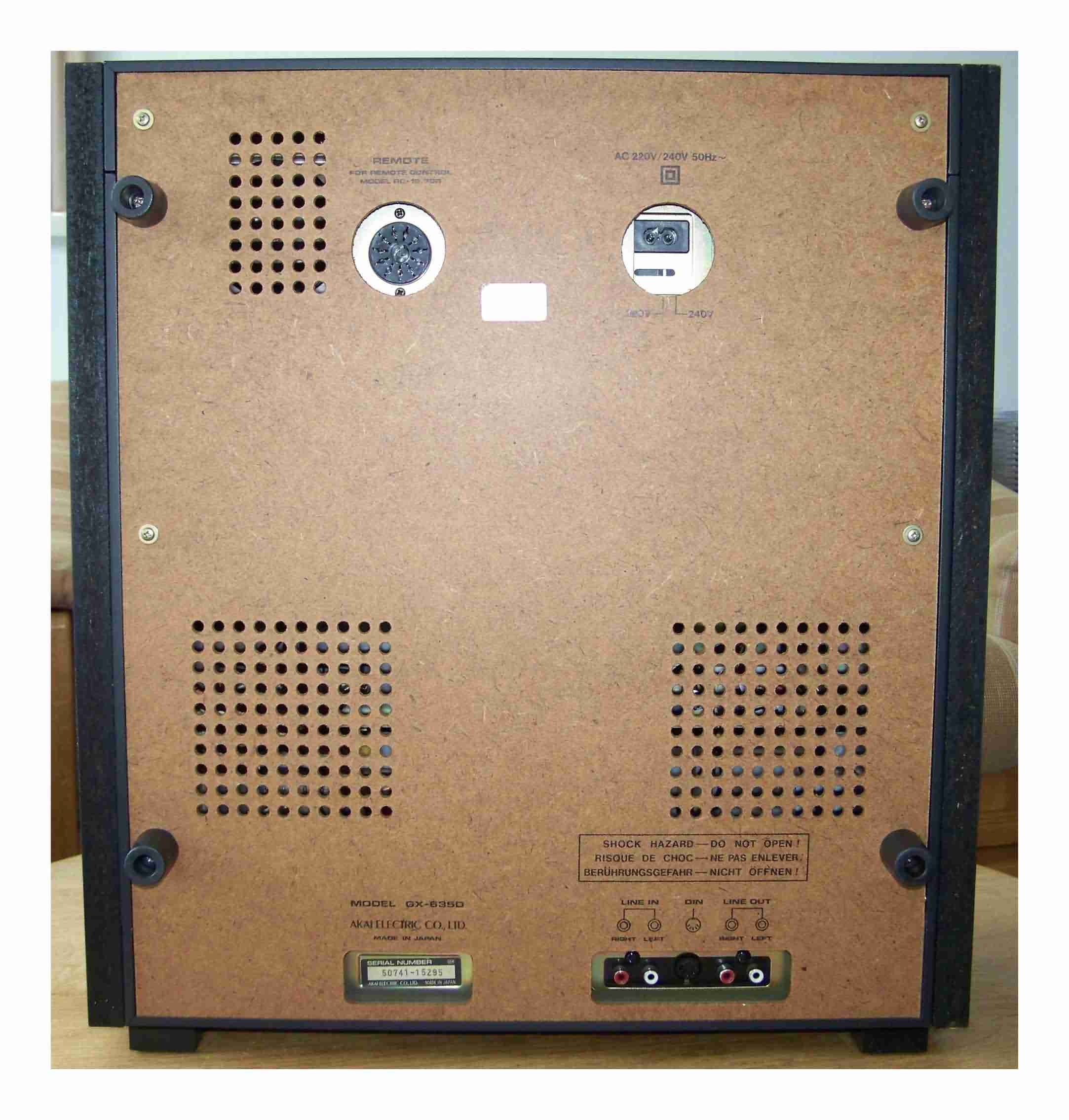

De (binnen en buiten) voor- en achterkant:

Akai%20GX-635D-R13.jpg Akai%20GX-635D-4.jpg Akai%20GX-635D-3.jpg

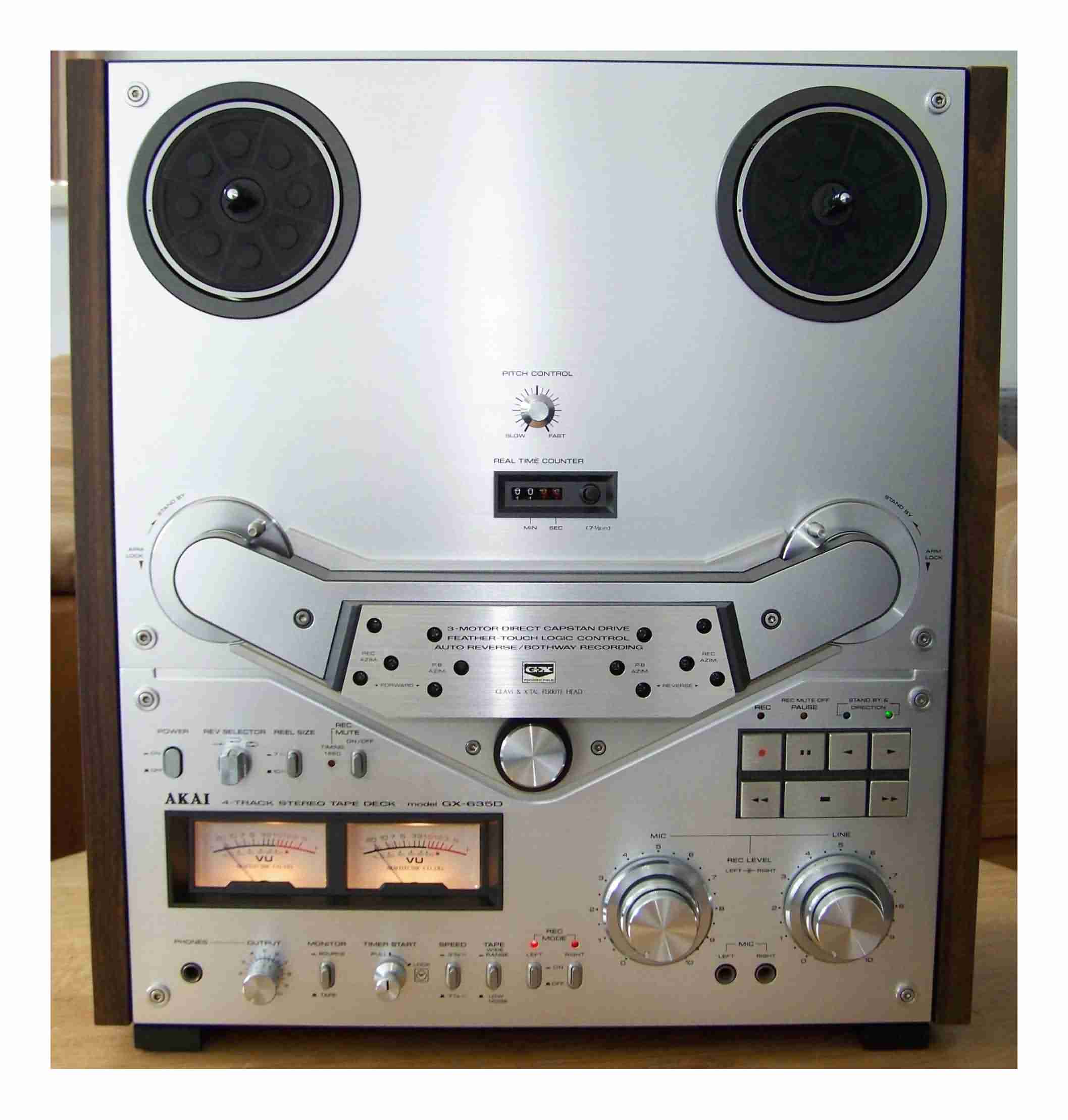

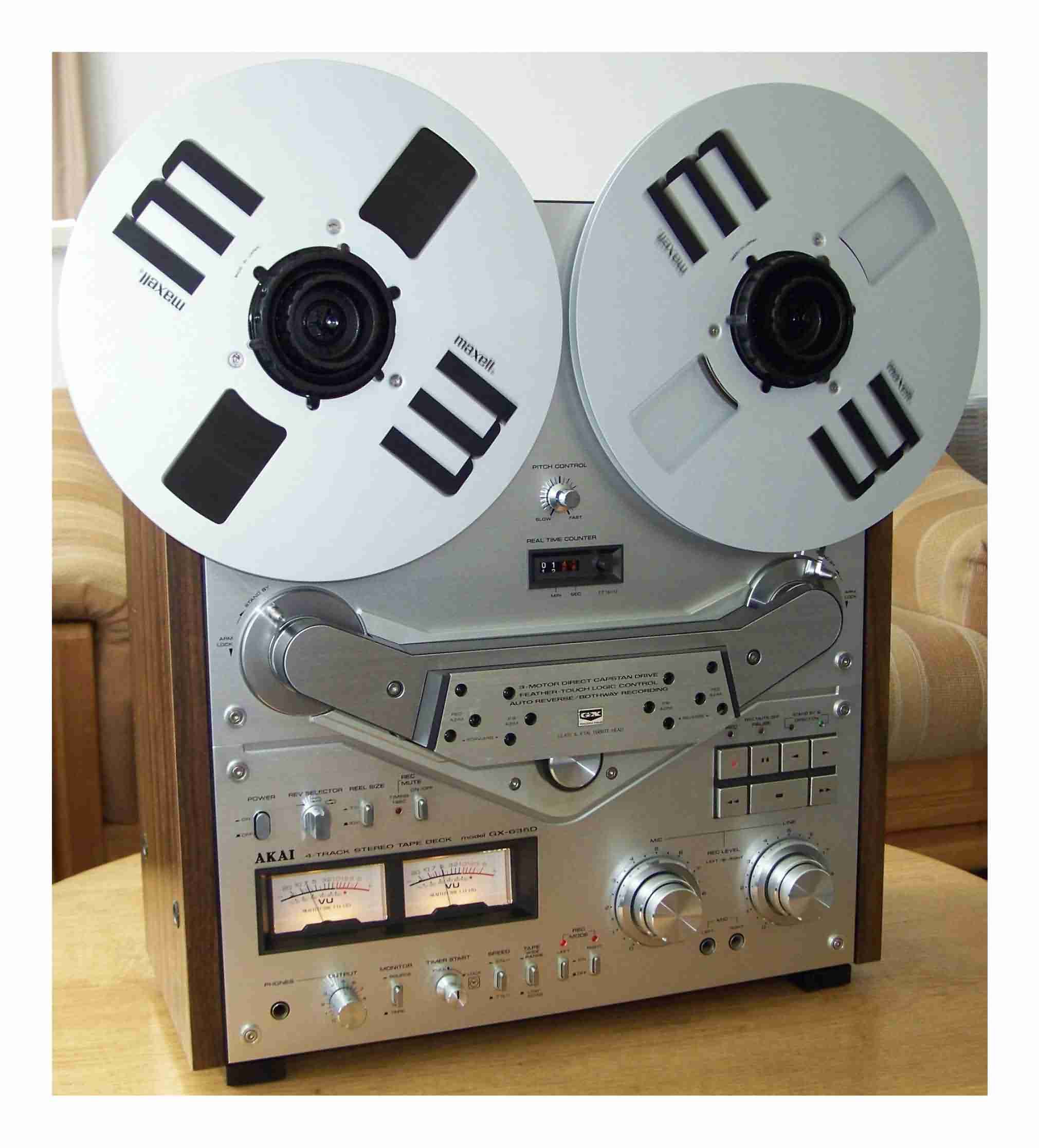

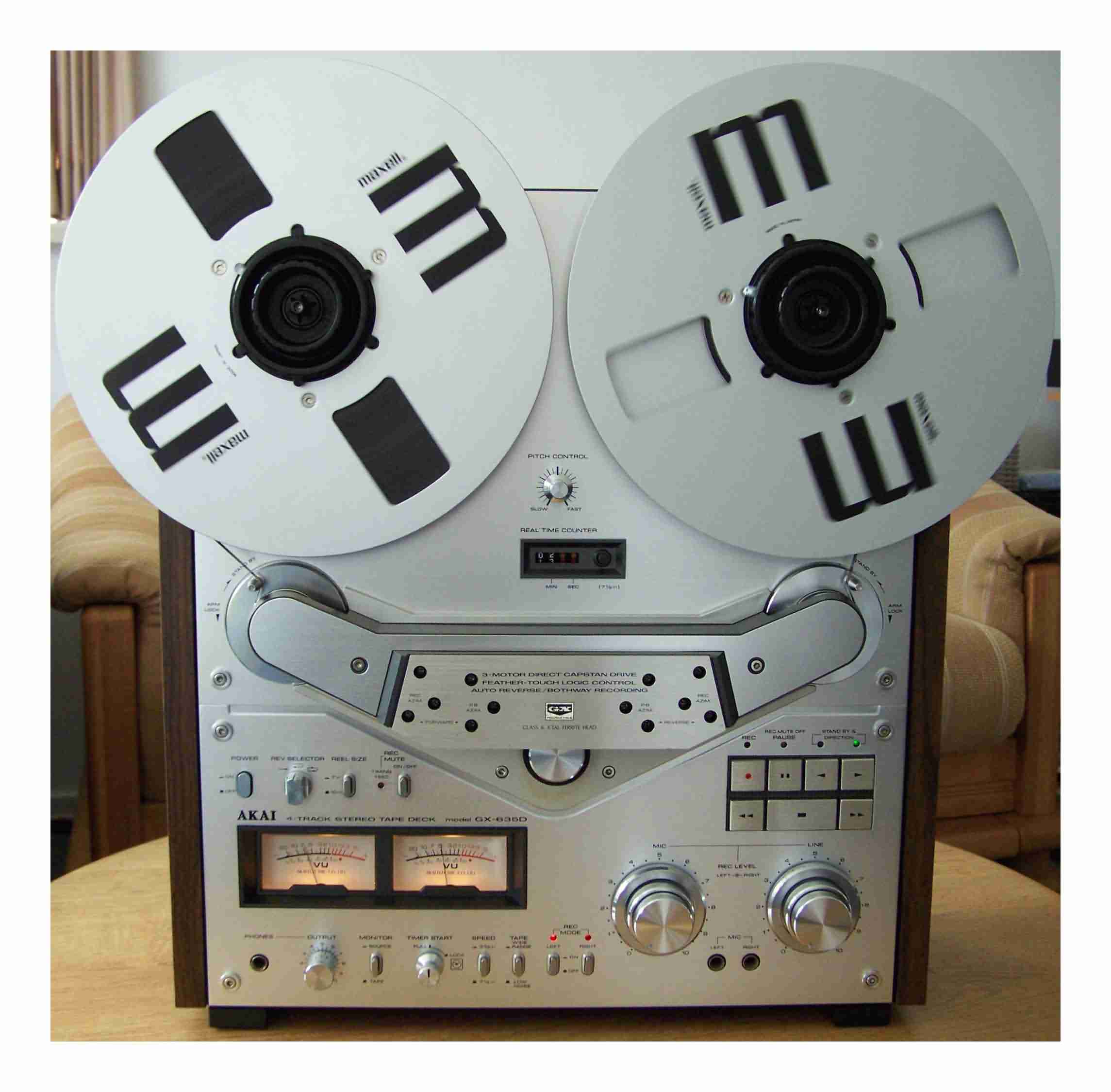

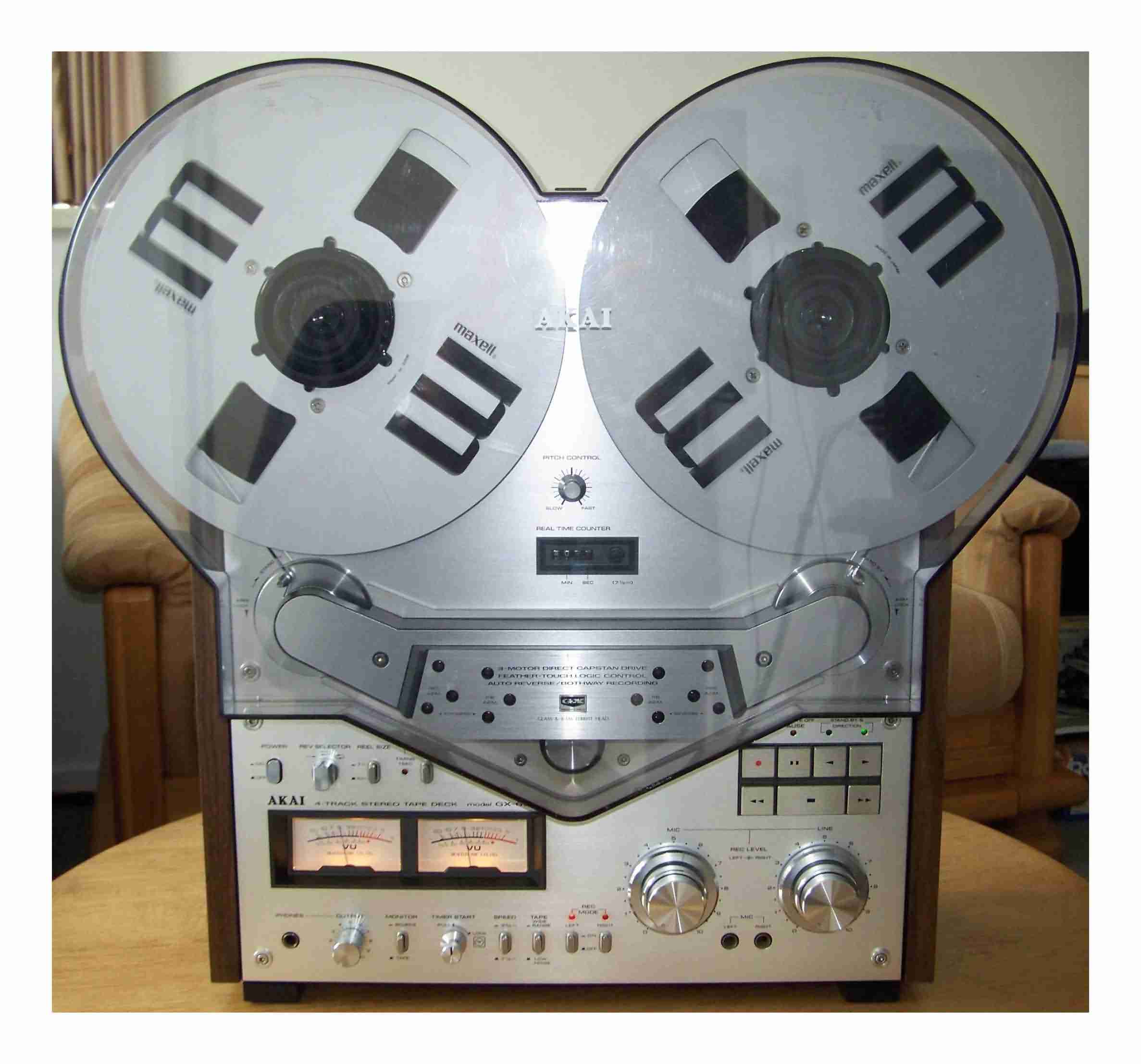

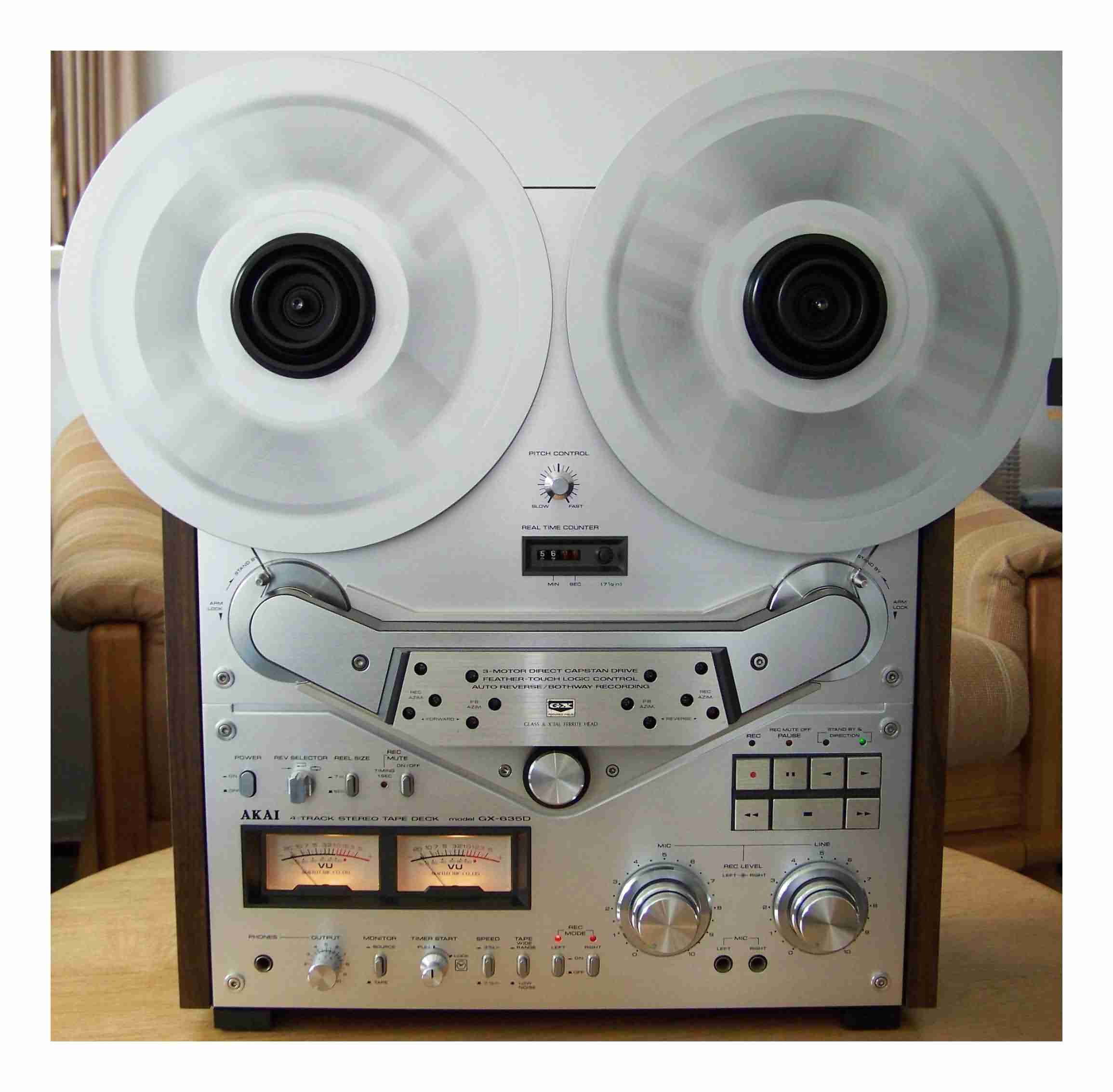

Zo ziet de Akai GX-635D na restauratie er van buiten uit:

Akai%20GX-635D-1.jpg Akai%20GX-635D-2.jpg Akai%20GX-635D-5.jpg Akai%20GX-635D-6.jpg Akai%20GX-635D-4.jpg Akai%20GX-635D-3.jpg



Dit is er allemaal aangedaan:

- Onderdelen die enigszins mogelijk binnen 10 jaar verouderd zijn, zijn vervangen door goede nieuwe.
- Onderdelen die enigszins mogelijk binnen 10 jaar de klankeigenschappen verminderen, zijn vervangen door goede nieuwe.
- Alle elektrolytische condensatoren vervangen door nieuwe en betere.
- Nieuwe Nichicon Fine Gold/Muse audio elektrolytische condensatoren op de signaalprintplaat voor krachtig, detailrijk, helder en schoon geluid.
- Nieuwe en betere transistoren op de signaalprintplaat voor warmer, voller en detailrijk geluid.
- Alle instelpotmeters op de signaalprintplaat vervangen door nieuwe en betere.
- Alle relais in de besturing vervangen.
- Aanloopcondensatoren voor de capstanmotor vervangen.
- Regeltransistor voor de capstanmotor vervangen door een zwaarder type.
- Alle instelpotmeters voor de snelheid van de capstanmotor vervangen door nieuwe en betere.
- Alle gelijkrichters vervangen.
- Netfilter/ontstoorcondensatoren vervangen.
- Kapotte solderingen opnieuw gesoldeerd.
- Bandafslagmechaniek ontvet, schoongemaakt en gesmeerd.
- Tensionmechaniek ontvet, schoongemaakt en gesmeerd.
- Tensionarmpjes soepel gemaakt.
- Rubbers van de bandrollers chemisch schoon, ruw en soepel gemaakt.
- Snaarwielen schoongemaakt.
- Tellersnaar vervangen.
- Nieuwe aandrukrol.
- Koppen, capstanas, bandgeleiders en aandrukrol schoongemaakt.
- Koppen, capstanas en bandgeleiders gedemagnetiseerd.
- Forward-reverse schakelaars schoongemaakt en gesmeerd.
- Alle draaiknoppen schoongemaakt en gesmeerd.
- Nieuwe kogellagers in de spoelmotoren geplaatst.
- Netsnoer vervangen.
- Bandsnelheden afgeregeld.
- Weergave gedeelte afgeregeld met Speciale referentiebanden op de IEC2/NAB standaard:
0VU van 250nWb/m - 1kHz = 1,228V.
- VU meters 4dB teruggedraaid.
- Azimuth van alle koppen afgeregeld.
- Opname gedeelte afgeregeld op Recording The Masters / Pyral / RMGI / Emtec / BASF SM900 banden.
-- Tape selector op Wide Range zetten bij 3-3/4"/s (9,53cm/s) (lage snelheid).
-- Tape selector op Wide Range zetten bij 7,5"/s (19,05cm/s) (hoge snelheid).
-- Nauwkeurig afgeregeld op 7,5"/s (19,05cm/s) (hoge snelheid).
- Apparaat is nagemeten met professionele meetapparatuur.
- Binnenkant schoongemaakt.
- Behuizing schoongemaakt.
- Lakbeschadigingen aan de buitenkant zijn zeer nauwkeurig bijgewerkt.
- Apparaat is door en door getest.



Meetresultaten van de Akai GX-635D inclusief alle verbeteringen:

Dit zijn de resultaten van betere transistoren, elektrolytische condensatoren, banden en een gerestaureerde en perfect afgeregelde Akai bandrecorder:

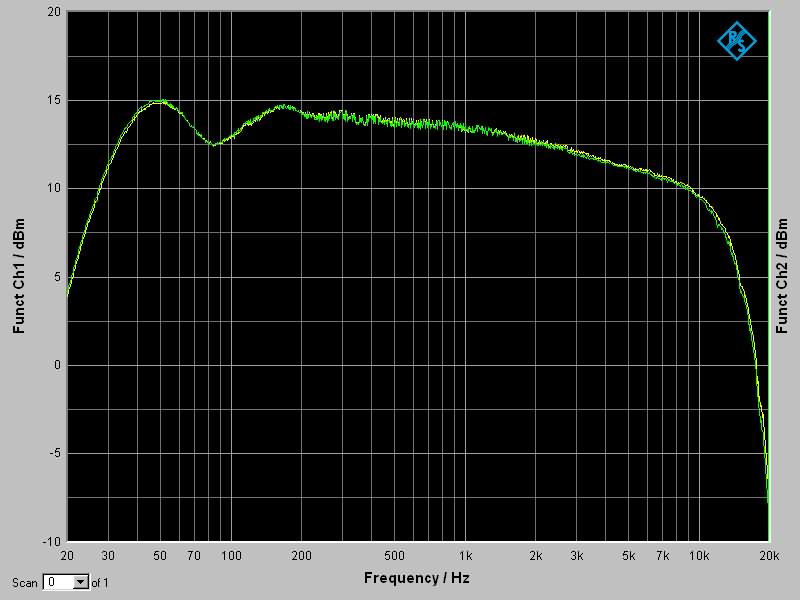

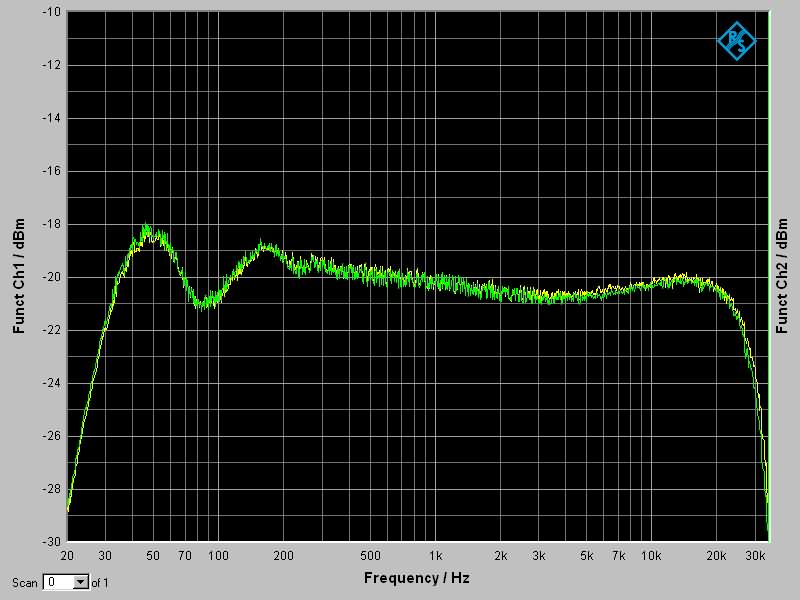

Frequentie bereik met Maximum Output Level (MOL) Frequentie bereik -20dB:
30Hz-27kHz

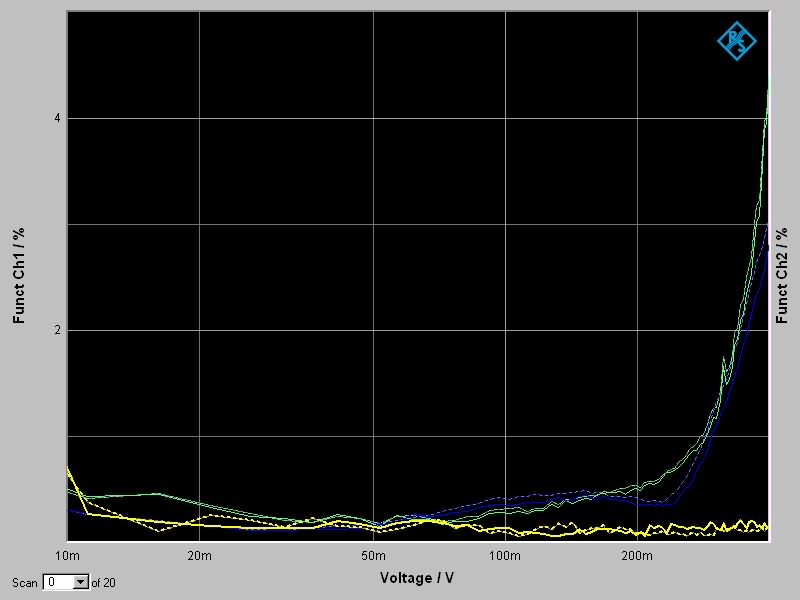

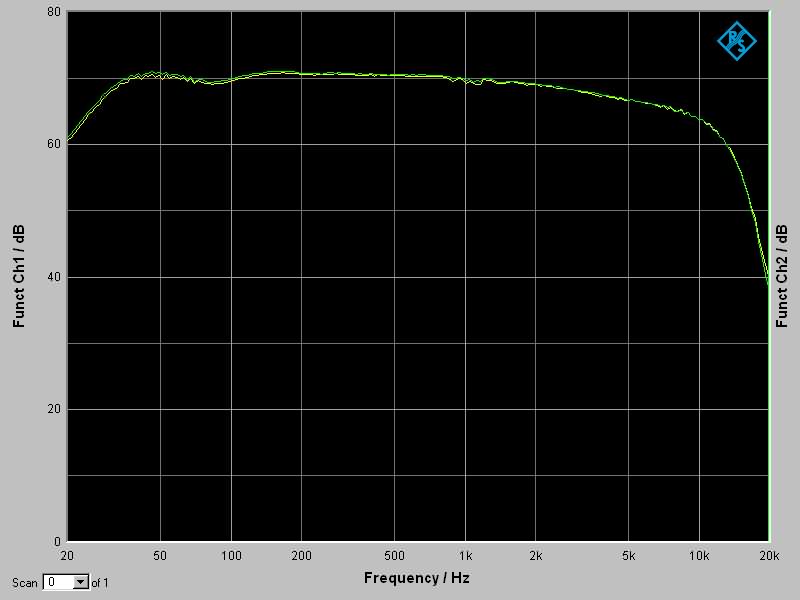

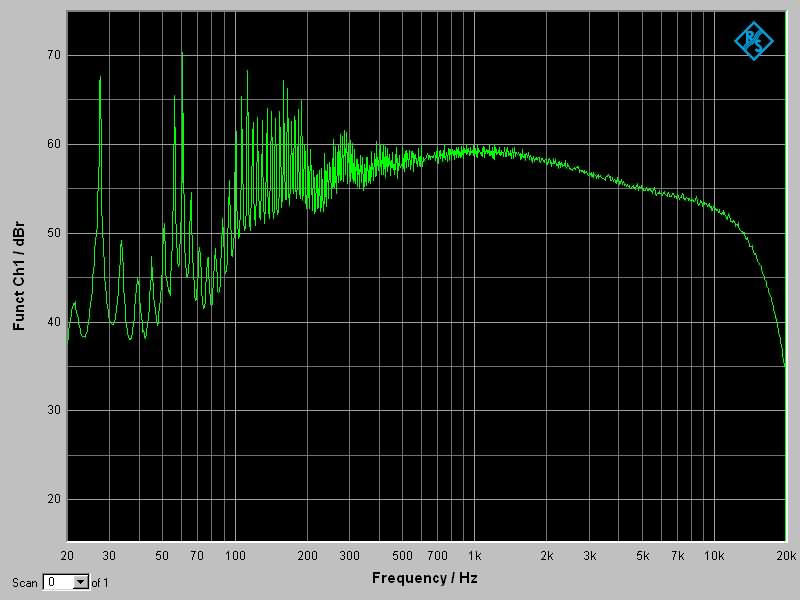

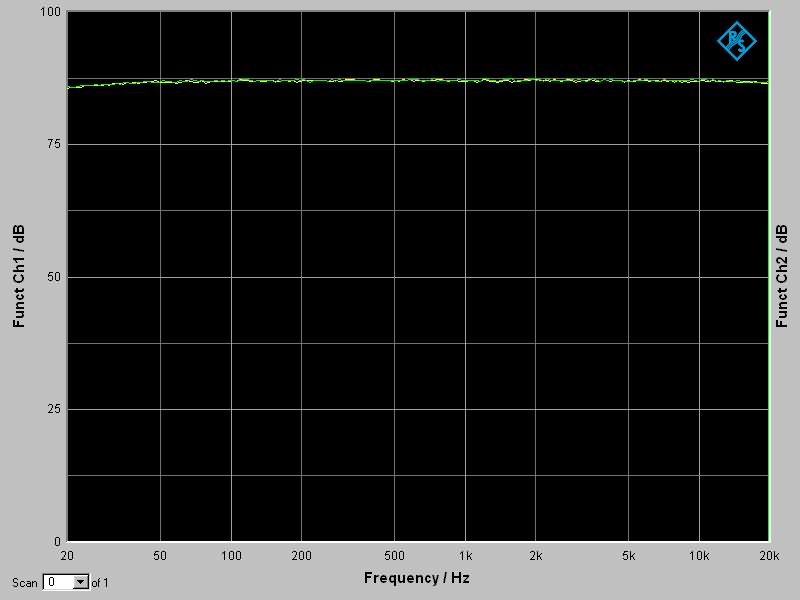

Kanaalscheiding 1kHz: 57dB Totale harmonische vervorming (THD) 20Hz-20kHz: <0,5% Signaal/ruis verhouding Tape stand 1kHz: 71dB Signaal/ruis verhouding Monitor stand 1kHz: 90dB
MOL_FR.jpg FR-20dB.jpg SS2.jpg THD2.jpg SN1.jpg SN_MONITOR.jpg
Meetapparatuur: Rohde & Schwarz UPV Audio Analyzer
Band: Recording The Masters SM900
Bandsnelheid: 19,05cm/s



Hierna is de top apparatuur van DP Audio weer nieuw gemaakt en uitstekend voor nog heel veel jarenlang luisterplezier.


Apparaten nooit zelf openmaken. Laat het onderhoud aan uw apparaten aan een technicus over.


Voor vragen kunt u ook altijd een e-mail sturen naar: DPAudio@kpnmail.nl
